หมายเลขสินค้า: SW-6

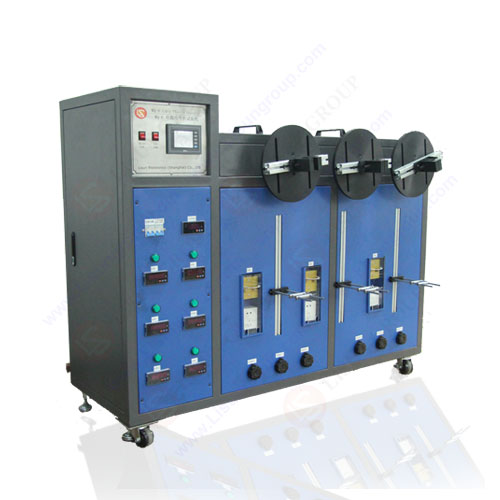

เค้ก SW-6 เครื่องทดสอบการดัดงอของสายไฟเป็นไปตาม IEC 60884-1:2022 ข้อ 23.4 และรูปที่ 28 (GB/T 2099.1-2021 ข้อ 23.4), IEC 60745-1: 2008 ข้อ 24.12 และรูปที่ 9 (GB 3883.1-2014 ข้อ 24.12) และ IEC 60335-1-2023 ข้อ 25.14 และรูปที่ 8 (GB 4706.1-2024 ข้อ 25.14) ใช้เพื่อทดสอบความต้านทานการดัดงอของสายไฟเครื่องใช้ในครัวเรือนที่ส่วนที่เสียบเข้ากับเครื่อง และตรวจยืนยันความน่าเชื่อถือ
หลักการทดสอบ: ใช้มอเตอร์ขับเคลื่อนจานหมุนให้หมุน ใช้แรงกดกับสายไฟและส่งผ่านแรงดันไฟฟ้าที่กำหนด ทำให้ตัวอย่างสามารถโค้งงอไปทางซ้ายและขวาด้วยความเร็วและมุมที่กำหนด และหยุดอัตโนมัติเมื่อครบจำนวนครั้งหรือสายไฟขาดและไม่มีสัญญาณ
มาตรฐาน:
IEC 60884-1 (GB/T 2099.1) “ปลั๊กและเต้ารับไฟฟ้าสำหรับใช้ในครัวเรือนและวัตถุประสงค์ที่คล้ายคลึงกัน – ส่วนที่ 1: ข้อกำหนดทั่วไป” ข้อ 23.4 และรูปที่ 28
IEC 60745-1 (GB 3883.1) “เครื่องมือไฟฟ้าแบบมือถือที่ทำงานด้วยมอเตอร์ – ความปลอดภัย – ส่วนที่ 1: ข้อกำหนดทั่วไป” ข้อ 24.12 และรูปที่ 9
IEC 60335-1 (GB 4706.1) “เครื่องใช้ไฟฟ้าในครัวเรือนและเครื่องใช้ไฟฟ้าที่คล้ายกัน – ความปลอดภัย – ส่วนที่ 1: ข้อกำหนดทั่วไป” ข้อ 25.14 และรูปที่ 8
รายละเอียด:
LISUN รุ่น | SW-1 | SW-2 | SW-6 |
สถานีทดสอบ | สถานีเดียว | สองสถานี | หกสถานี |
วิธีการควบคุมไฟฟ้า | ระบบควบคุมอัจฉริยะ PLC อินเทอร์เฟซการทำงานแบบสัมผัสระหว่างมนุษย์กับเครื่องจักรขนาด 7 นิ้ว | ||
วิธีการขับรถ | เซอร์โวมอเตอร์ไดรฟ์ | ||
วิธีการยึดตัวอย่าง | การยึดแบบกลไก ปรับตำแหน่งจุดยึดได้ | ||
มุมดัด | ปรับได้ 0-360° (ตั้งค่าได้ ±30°, ±45°, ±60°, ±90°) | ||
อัตราการดัดโค้ง | 0-60 ครั้ง/นาที (ปรับความเร็วความถี่ได้) | ||
เวลาดัด | สามารถตั้งค่าได้ตั้งแต่ 0~999999 ค่าเริ่มต้นคือ 25 ครั้ง | ||
โหลดน้ำหนัก | น้ำหนัก 1 ชุด;5N,10N,20N | น้ำหนัก 2 ชุด:5N,10N,20N | น้ำหนัก 6 ชุด:5N,10N,20N |
โหลดพาวเวอร์ซัพพลาย | ปรับแรงดันโหลดได้ 0-250V พร้อมจอแสดงผลกระแสไฟ ปรับแรงดันโหลดและกระแสไฟได้ตามต้องการ | ||
การทดสอบการตัดสิน | ตัดสินโดยพิจารณาจากสัญญาณที่ส่งมาว่ากระแสไฟฟ้ากำลังนำอยู่หรือไม่ |
IEC 60884-1 (GB/T 2099.1) “ปลั๊กและเต้ารับไฟฟ้าสำหรับใช้ในครัวเรือนและวัตถุประสงค์ที่คล้ายคลึงกัน – ส่วนที่ 1: ข้อกำหนดทั่วไป” ข้อ 23.4
IEC 60884-1 (GB/T 2099.1) “ปลั๊กและเต้ารับไฟฟ้าสำหรับใช้ในครัวเรือนและวัตถุประสงค์ที่คล้ายคลึงกัน – ส่วนที่ 1: ข้อกำหนดทั่วไป” รูปที่ 28
IEC 60884-1:2022 ข้อ 23.4 และรูปที่ 28
IEC 60745-1: 2006 ข้อ 24.12
IEC 60745-1: 2006 รูปที่ 9
IEC 60335-1: 2020 ข้อ 25.14
IEC 60335-1: 2020 รูปที่ 8
